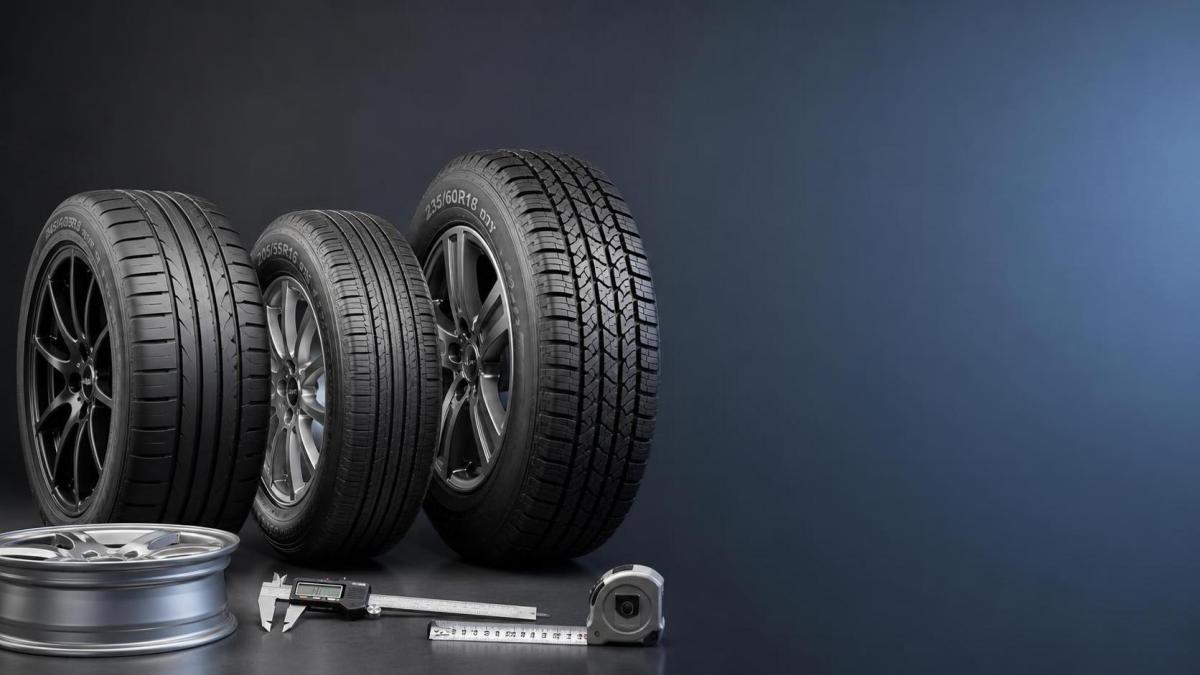

ما مقاسات الإطارات المتاحة؟

تتوفر مقاسات الإطارات في عدة أنظمة قياس، ويُحدد النطاق الصحيح أولاً من خلال المقاس المعتمد للمركبة، ثم حسب قطر العجلة، ومتطلبات الحمولة، والخلوص، والسطح المقصود للاستخدام. تستخدم سيارات الركاب، وسيارات SUV، والشاحنات الخفيفة، والشاحنات التجارية، والمقطورات، والمعدات الزراعية، والمركبات المخصصة للطرق الوعرة، جميعها عائلات مقاسات مختلفة. لا يُعد الإطار الذي يمكن تركيبه فعلياً على عجلة بديلاً مقبولاً تلقائياً؛ إذ يجب أن يتناسب قطره الكلي، وعرض مقطعه، ومؤشر حمولته، وبنيته، وقدرته على السرعة مع المركبة والاستخدام.

يُعد المقاس المطبوع على الجدار الجانبي نقطة البداية لتحديد الخيارات المتاحة. تستخدم معظم إطارات سيارات الركاب والشاحنات الخفيفة الحديثة المقاسات المترية، مثل225/65R17. في هذا المثال، يشير 225 إلى عرض المقطع الاسمي بالملليمتر، و65 إلى نسبة الارتفاع، وR إلى البناء الشعاعي، و17 إلى قطر العجلة بالبوصة. يصف هذا الرمز الشكل الأساسي للأبعاد، لكنه لا يؤكد بمفرده سعة الحمولة أو تصميم المداس أو إمكانية تركيب الإطار دون تداخل.

عائلات مقاسات الإطارات الشائعة

تنتشر المقاسات الشعاعية المترية في سيارات الركاب، والكروس أوفر، وسيارات SUV، والعديد من الشاحنات الخفيفة. وتتدرج العروض عادة بزيادات صغيرة، بينما تحدد نسب الارتفاع مدى ارتفاع الجدار الجانبي نسبةً إلى العرض. يمتلك الإطاران 225/65R17 و225/55R17 العرض الاسمي نفسه وقطر العجلة نفسه، لكن الإطار الثاني أقصر بشكل ملحوظ لأن جداره الجانبي أقل ارتفاعاً. ويغير هذا الفرق القطر الكلي، والخلوص الأرضي، ودلالة نسب التروس، والمسافة بين المداس ونظام التعليق أو هيكل المركبة.

غالباً ما تستخدم إطارات سيارات الركاب الموجهة للطرق السريعة عروضاً معتدلة وجدراناً جانبية أطول نسبياً، حيث تكون راحة الركوب، وأداء الطرق المبتلة، وحماية العجلة أموراً مهمة. أما التجهيزات الموجهة للأداء فتستخدم كثيراً مقاطع أعرض مع نسب ارتفاع أقل، مثل 235/45R18 أو 245/40R19. يمكن لهذه المقاسات تحسين استجابة التوجيه عند مطابقتها للعجلة بشكل صحيح، لكن انخفاض الجدار الجانبي يوفر حماية أقل من صدمات الحفر ويمنح هامشاً أقل لضغط الإطارات غير الصحيح.

تتوفر إطارات الشاحنات الخفيفة وسيارات SUV بصيغتي القياس المتري والقياس التعويمي. ويتبع المثال المتري مثل265/70R17 المنطق نفسه المتبع في إطار سيارات الركاب. أما المقاس التعويمي، مثل 31x10.50R15، فيحدد أولاً القطر الكلي التقريبي، يليه عرض المقطع بالبوصة وقطر العجلة. وتشيع المقاسات التعويمية عندما يكون الخلوص الأرضي، ومساحات التلامس الأعرض، والتماسك على الطرق الوعرة من الاعتبارات الرئيسية. أبعادها المعلنة اسمية؛ ويمكن أن تتغير القياسات بعد التركيب تبعاً لعرض الجنط، وضغط النفخ، وبنية المداس، والحمل الواقع على الإطار.

تستخدم مقاسات الشاحنات التجارية نمطاً مألوفاً آخر. تشير علامة مثل 11R22.5 إلى مقطع ضمن فئة 11 بوصة، وبناء شعاعي، وجنط بقطر 22.5 بوصة. تستخدم المقاسات التجارية منخفضة المقطع، مثل 295/75R22.5، العرض المتري ونسبة الارتفاع، رغم أن الجنط لا يزال معبراً عنه بالبوصة. يجب تقييم مقاسات هذه الإطارات وفقاً لتحميل المحور، ومتطلبات التباعد بين الإطارات المزدوجة، ومواصفات العجلة، والموضع المقصود على المركبة، وضغط التشغيل. فالإطار المناسب لمحور التوجيه لا يمتلك تلقائياً نمط المداس أو غرض الخدمة المطلوبين لموضع القيادة أو المقطورة.

تمتد الإطارات ذات الاستخدامات الخاصة إلى ما يتجاوز هذه الصيغ الشائعة للطرق. قد تعرض إطارات الصناعات والزراعة والإنشاءات والمقطورات والعشب والمعدات المدمجة نسبة الارتفاع، أو تصنيف الطبقات، أو مقاس الجنط، أو نطاق الحمولة، أو رموز الاستخدام في تركيبات مختلفة. ويجب قراءة علامة الجدار الجانبي كمواصفة كاملة بدلاً من اختزالها في رقم واحد للعرض أو القطر.

قراءة الأبعاد بما يتجاوز الرمز الرئيسي

لا تعطي علامة المقاس الرئيسية الحيز الفيزيائي الكامل. وتفيد ثلاثة أبعاد بصفة خاصة عند التحقق من الملاءمة: عرض المقطع، والقطر الكلي، ومحيط التدحرج. يُقاس عرض المقطع عبر أوسع منطقة من الجدار الجانبي للإطار المنفوخ، باستثناء الأضلاع الواقية أو الكتابة عندما يتطلب معيار القياس ذلك. وهو ليس مماثلاً لعرض المداس. فقد يحتاج الإطار ذو نتوءات الجدار الجانبي القوية إلى خلوص جانبي أكبر من إطار طريق ذي عرض مقطع معلن مشابه.

القطر الكلي هو المسافة بعد النفخ من سطح المداس الخارجي في أحد الجانبين إلى السطح المقابل. وهو يؤثر في خلوص بيت العجلة، ونسبة التروس الفعلية، وارتفاع المركبة، والسرعة المقروءة. يرتبط محيط التدحرج به لكنه ليس مطابقاً للقطر الحر، لأن الإطار المحمل يتشوه عند منطقة التلامس. وقد تتأثر معايرة المركبة، وبخاصة عند استخدام استشعار سرعة العجلات، عندما يختلف محيط الإطار البديل بصورة ملموسة عن المقاس المعتمد.

بالنسبة للإطارات المترية، يمكن تقدير القطر الكلي تقريبياً من رمز الجدار الجانبي:

القطر الكلي بالبوصة = قطر العجلة + 2 × (عرض المقطع × نسبة الارتفاع / 25.4)

بالنسبة لإطار 225/65R17، يبلغ ارتفاع الجدار الجانبي تقريباً 146 مم، وذلك بضرب 225 مم في 0.65. تؤدي مضاعفة هذا الارتفاع وإضافة قطر العجلة البالغ 17 بوصة إلى قطر تقريبي دون حمل. تفيد هذه العملية الحسابية في مقارنة الصيغ، لكنها لا ينبغي أن تحل محل أبعاد التركيب المنشورة، لأن شكل الهيكل وعمق المداس يؤثران في النتيجة النهائية.

العرض وعرض الجنط والخلوص تعمل معاً

يُصمم مقاس الإطار ضمن نطاق معتمد لعرض الجنط. يؤدي تركيب الإطار نفسه على الطرف الضيق من ذلك النطاق عادةً إلى سحب الجدران الجانبية نحو الداخل، وقد يجعل سطح المداس أكثر استدارة. وعند الطرف العريض، تنتشر الجدران الجانبية وقد يستقر المداس بشكل أكثر تسطحاً. ولا ينبغي افتراض أن أياً من الحالتين يوفر خلوصاً إضافياً: إذ قد تتحرك أوسع نقطة إلى الخارج، كما يتغير سلوك الإطار أثناء الانعطاف وتحت الحمل.

إزاحة العجلة وعمق التثبيت متغيران منفصلان للملاءمة. قد يلامس إطار أعرض على عجلة ذات إزاحة مختلفة نظام التعليق من الداخل حتى إذا بدت منطقة الرفرف الخارجية خالية. وعلى العكس، قد يؤدي تحريك العجلة إلى الخارج إلى ملامسة الرفرف عند تدوير التوجيه أو انضغاط نظام التعليق. يجب فحص الخلوص عند قفل التوجيه الكامل وطوال حركة نظام التعليق، وليس فقط عندما تكون المركبة ثابتة على أرض مستوية.

تُحدث تغييرات القطر مجموعة مختلفة من التعارضات. يمكن أن يلامس الإطار الأطول الجزء الخلفي من قوس العجلة أثناء التوجيه، أو الحافة الأمامية عند الانضغاط، أو بطانة داخلية أثناء التمحور. وتهم كتل المداس وتصميم الكتف وواقيات الجدار الجانبي، لأن أوسع أو أعلى نقطة في الإطار لا تكون واضحة دائماً من أبعاد الكتالوج.

الحمولة والضغط والبنية جزء من قرار المقاس

يمكن لإطارين ذوي أبعاد متشابهة أن تكون لهما حدود تشغيل مختلفة جداً. يجب أن يدعم مؤشر الحمولة أو نطاق الحمولة، ومتطلبات ضغط النفخ، وبنية الهيكل، ووصف الخدمة، حمل المحور الفعلي. إن زيادة الحجم الفيزيائي للإطار لا تزيد تلقائياً من سعة حمولته القابلة للاستخدام. فقد يحمل إطار أكبر لجميع التضاريس ذي قدرة ضغط أقل حمولةً أقل من إطار تجاري أصغر مصمم لضغط نفخ أعلى.

لا يزال تصنيف الطبقات شائعاً في المنتجات المتخصصة والطرق الوعرة، رغم أنه تصنيف للقوة وليس عدداً مباشراً للطبقات الفعلية في كل إطار حديث. يشير تصنيف 6PR إلى إطار مصمم لفئة خدمة أكثر تحملاً من البدائل الأخف ضمن عائلة المنتج نفسها. ومع ذلك، ينبغي تقييمه إلى جانب الحد الأقصى المنشور للحمولة والضغط المحدد، لأن سعة الحمولة ترتبط بكل من المقاس وظروف النفخ.

على سبيل المثال، يتوفر إطار جميع التضاريسMX 618 بمقاسات 30x10-14 و31x10-15 و32x10-17 و34x10-17. وتوضح الأبعاد المدرجة سبب عدم اكتمال دلالة ملصق المقاس التعويمي وحده: إذ تتراوح عروض المقطع المتاحة من 224 مم إلى 238 مم، وتتراوح الأقطار الكلية من 767 مم إلى 860 مم، ويبلغ عمق المداس 38 مم. كما ينبغي أن يظل هيكل 6PR، ومواصفة الضغط 18 PSI، وأقصى الحمولات الخاصة بكل مقاس جزءاً من المقارنة عند اختيار تجهيز للطرق الوعرة.

لا ينبغي أبداً نسخ الضغط لمجرد أنه مطبوع كقيمة قصوى أو مرجعية على إطار مختلف. يُحدد ضغط النفخ البارد المناسب من خلال علاقة الحمولة والضغط الخاصة بالإطار وإرشادات المركبة المعتمدة. يؤدي انخفاض الضغط إلى انثناء مفرط وتراكم الحرارة؛ بينما يمكن للضغط الزائد أن يقلل مساحة التلامس ويزيد احتمال تلف الصدمات على الأسطح الوعرة. تغير تعديلات الضغط للطرق الوعرة شكل الإطار وتماسكه، لذا تستحق حدود الخلوص والاحتفاظ بالحافة الاهتمام قبل أي خفض عن ضغط الطريق العادي.

استبدال إطار بمقاس مختلف

البديل الأكثر أماناً هو المقاس الدقيق، وقدرة الحمولة، ونوع البنية، وفئة الخدمة المحددة للمركبة. قد تكون المقاسات البديلة ممكنة أحياناً، لكنها تتطلب أكثر من مقارنة قطر العجلة. يأخذ التقييم المفيد النقاط التالية في الاعتبار:

• القطر الكلي: قارن القطر المنشور ومحيط التدحرج مع التجهيز الأصلي. قد يغير البديل الأطول الخلوص ودلالة السرعة؛ بينما يقلل الأقصر الخلوص الأرضي ويغير نسب التروس الفعلية.
• توافق العجلة: أكد نطاق عرض الجنط المعتمد للإطار المرشح، وتحقق من أن قطر العجلة وعرضها وملفها وحالتها مناسبة.
• سعة المحور: يجب أن تلبي السعة المجمعة للإطارات على المحور حالة تحميل المحور. إن مطابقة وزن المركبة الفارغ فقط تترك هامشاً مفيداً ضئيلاً.
• استخدام الخدمة: تفرض الطرق السريعة والحصى والطين والثلج ومواقع العمل المختلطة والسفر المستمر مع الحمولة متطلبات مختلفة على نمط المداس وقوة الهيكل ومقاومة الحرارة والحماية من الثقوب.
• التجهيزات المزدوجة: تتطلب المركبات ذات المقاسات الأمامية والخلفية المختلفة، أو أنظمة نقل الحركة المُدارة بدقة، أو العجلات الخلفية المزدوجة عناية إضافية. يمكن لاختلاف محيط التدحرج أن يسبب إجهاداً لمجموعة نقل الحركة أو توزيعاً غير متساوٍ للحمل.

ينبغي التعامل مع تغيير العرض وتغيير القطر كقرارين منفصلين. قد يحتفظ الإطار الأعرض بقطر قريب من الأصلي باستخدام نسبة ارتفاع أقل. وقد يحتفظ الإطار الأطول بعرض مشابه. ويؤدي جمع التغييرين إلى مضاعفة آثار الخلوص والحمولة والتحكم. كما يزيد احتمال أن تبدو المقارنة الاسمية مقبولة بينما لا تكون الأبعاد الفعلية بعد التركيب كذلك.

أخطاء شائعة في قراءة المقاسات

من الأخطاء الشائعة قراءة 265/70R17 على أنه إطار عرضه 265 مم بالضبط في كل عملية تركيب. الرقم اسمي ويستند إلى جنط قياس محدد. عند تغيير عرض الجنط، قد يتغير عرض المقطع بعد التركيب. وينطبق الأمر نفسه على الإطارات التعويمية: فمقاس 35x12.50R17 لا يضمن قطراً دقيقاً يبلغ 35 بوصة في كل الظروف.

خطأ آخر هو اعتبار الرقم الأخير في مقاس الإطار قطراً خارجياً للإطار. في 225/65R17، يمثل 17 قطر العجلة فقط. ويكون القطر الكلي للإطار أكبر بكثير لأنه يتضمن جدارين جانبيين والمداس. وغالباً ما يؤدي هذا الفهم الخاطئ إلى مقارنات غير صحيحة بين المقاسات المترية والتعويمية.

عمق المداس منفصل أيضاً عن قطر الإطار. قد يكون لإطار للطرق الوعرة ذي نتوءات عميقة مقاس هيكل مشابه لإطار طريق، بينما تكون قياساته مختلفة عبر كتل المداس الخارجية. ومع تآكل المداس، يتناقص القطر ومحيط التدحرج تدريجياً. وقد يؤدي خلط إطار متآكل بدرجة كبيرة مع إطار جديد على المحور نفسه إلى مشكلات في التحكم أو مجموعة نقل الحركة، وبخاصة عندما تكون فروق سرعة التدحرج كبيرة.

تأكيد المقاس المتاح قبل التركيب

ابدأ بمواصفة الجدار الجانبي الكاملة للإطار الموجود ومعلومات التجهيز المحددة للمركبة. سجل العرض ونسبة الارتفاع أو الأبعاد التعويمية والبنية وقطر العجلة وعلامات الحمولة والسرعة، وما إذا كان المحوران الأمامي والخلفي يستخدمان المقاس نفسه. ثم قارن عرض المقطع والقطر الكلي المنشورين للإطار المرشح بعد تركيبه على العجلة المقصودة، بدلاً من الاعتماد على رمز المقاس المختصر فقط.

عند الانتقال إلى إطار أكبر أو أعرض، افحص مساحة التركيب الفعلية حول مكونات نظام التعليق، وخراطيم الفرامل، والبطانات، والرفارف، وأجزاء التوجيه. يجب أن يأخذ الفحص في الحسبان زاوية التوجيه والانضغاط والتمحور وأي تراكم للطين أو الأحجار متوقع أثناء الخدمة. فقد يحتك تجهيز يتمتع بخلوص جيد في الورشة بعد تشوه الإطار تحت الحمل أو عند سير المركبة على أرض غير مستوية.

لذلك، تمتد مقاسات الإطارات المتاحة إلى ما هو أبعد بكثير من تسلسل للعروض وأقطار الجنط. والخيار القابل للاستخدام هو المقاس الذي تتوافق فيه أبعاده الفعلية بعد التركيب، ونطاق العجلة، وتصنيف الحمولة، ومتطلبات الضغط، وغرض المداس، وخلوصات المركبة جميعاً. إن قراءة المواصفة الكاملة تحول رمز الجدار الجانبي إلى قرار موثوق لملاءمة الإطار.
